Zhejiang Aokai Electric Co., Ltd. היא אחת מהיצרניות והספקיות המובילות של spst no dc relay for unit power table הרמה לעבודה לסירוגין עם מחירים תחרותיים בסין. אם אתה מתכוון לקנות אישור CE spst no dc ממסר עבור יחידת כוח לשולחן הרמה עבודה לסירוגין עם מחירים תחרותיים, מוזמן לקבל מידע נוסף מהמפעל שלנו. שירות טוב ומוצרים איכותיים זמינים.

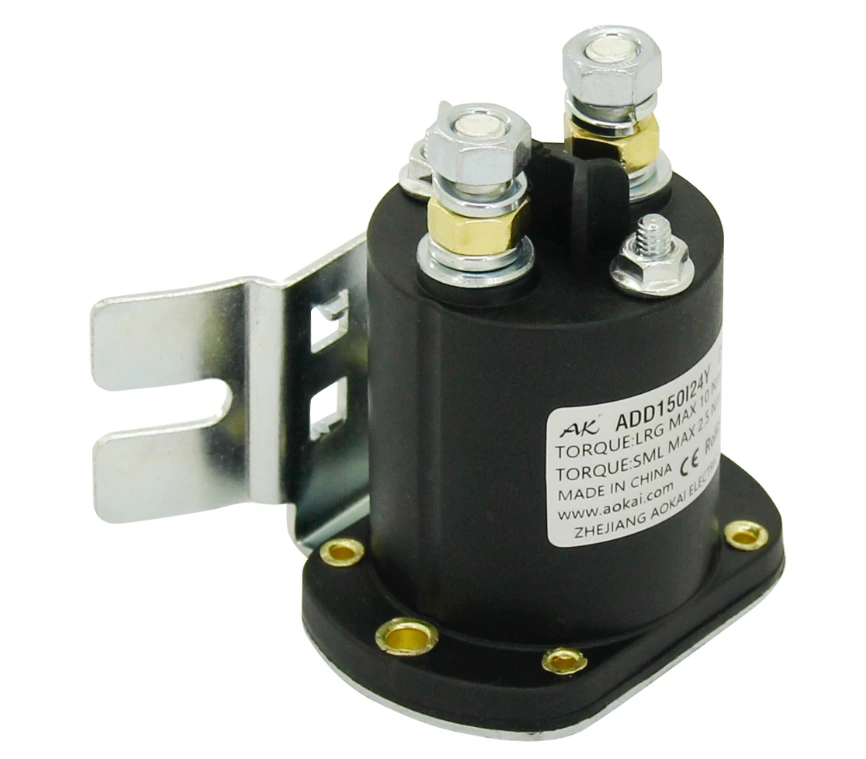

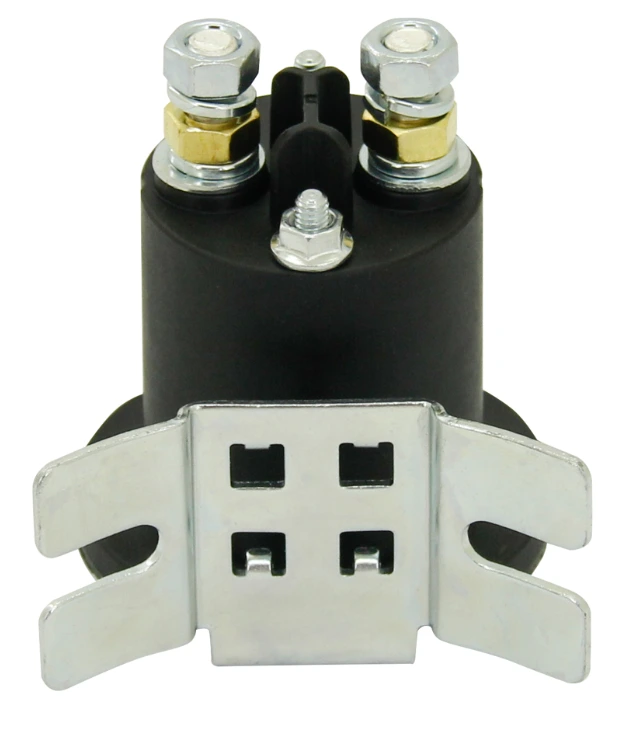

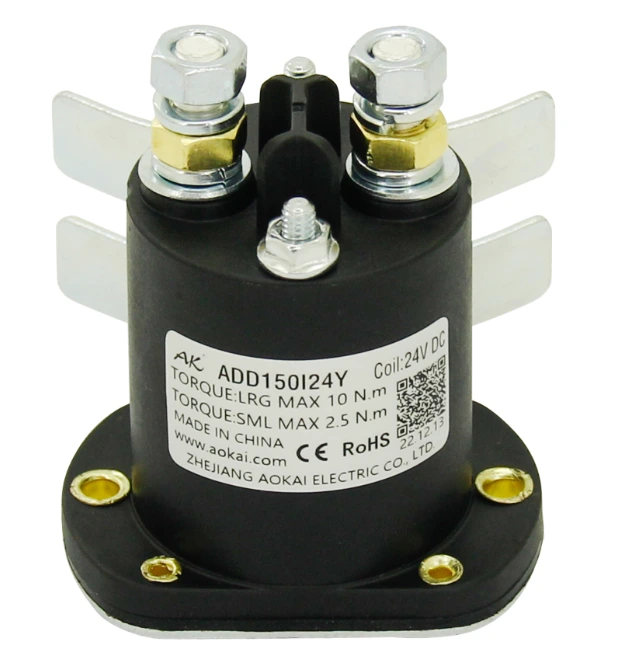

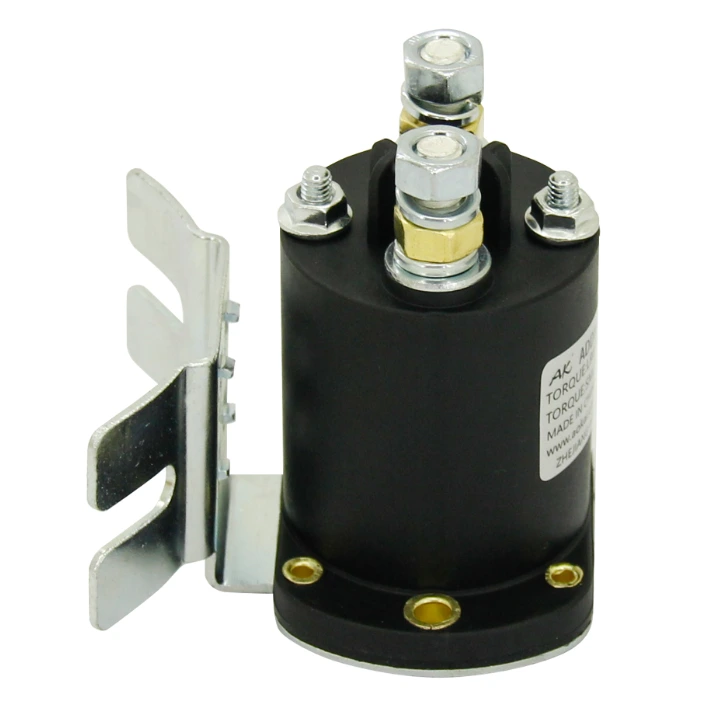

ADD250-I 24VDC SPST NO DC ממסר ליחידת חשמל של שולחן הרמה
תכונות
◪ עומס 150A לסירוגין.
◪ יש לו סט אחד של אנשי קשר פתוחים בדרך כלל.
◪ צריכת חשמל של סליל פחות או שווה ל-22W.
◪ התנגדות הבידוד היא עד 100MΩ (1,000VDC), מתח העמידות בין המגע לסליל הוא 2kV.
◪ רמת הגנה IP: IP67.
◪ תואם לדרישות IEC 60664-1, GB/T14048.1 ו-GB/T14048.4.
◪ תואם לדרישות RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ תעודת בטיחות: CE, RoHS
מפרטים
|
פרמטרי ביצועים (ב-23תוֹאַר) |
||
|
הסדר יצירת קשר |
1NO |
|
|
צור קשר עם התנגדות |
פחות או שווה ל-5mΩ |
|
|
צור קשר עם נפילת מתח |
פחות או שווה ל-80mV (ב-150A) |
|
|
זרם עומס יתר |
פחות או שווה ל-7le, ≯1s |
|
|
טווח טמפרטורה |
-40 מעלות ~ 55 מעלות |
|
|
טען מסוף |
חוט חיצוני M6 |
|
|
לַחוּת |
5%~95%RH |
|
|
מימד חיצוני |
62.5 מ"מ*61 מ"מ*67.8 מ"מ |
|
|
חובת הפעלה |
סֵרוּגִי |
|
|
עמידות חשמלית עם עומס (התנגדות) |
גדול או שווה ל-50,000 פעמים |
|
|
מומנט חיווט עומס |
6-8N.m |
|
|
משוך-מתח |
פחות או שווה ל-70% Us |
|
|
נפילת מתח- |
5%-40% אותנו |
|
|
תקופת יציאה ליצירת קשר |
פחות או שווה ל-5ms |
|
|
משוך-בזמן |
פחות או שווה ל-20ms |
|
|
שחרור-זמן קצוב |
פחות או שווה ל-10ms |
|
|
חוזק דיאלקטרי |
בין אנשי קשר ראשיים |
50Hz/60Hz 1,500VAC/1 דקה |
|
בין מגעים ראשיים לסליל |
50Hz/60Hz 1,500VAC/1 דקה |
|
|
בִּדוּד |
מצב ראשוני |
100MΩ 1 דקות |
|
אחרי חיים חשמליים |
50MΩ 1 דקות |
|
|
הֶלֶם |
יַצִיבוּת |
20 גרם (הפעלה) |
|
כּוֹחַ |
50g |
|
|
רֶטֶט |
3.5 גרם, 10~200 הרץ, 1/2 גל סינוס (הפעלה) |
|
|
עמידות מכנית |
גדול או שווה ל-100,000 פעמים |
|
|
מומנט חיווט סליל |
1.2 - 2.0 N.m | |
|
ADC300Iפרמטרים של סליל |
||||
|
מתח סליל (V) |
משיכה-מתח (V) |
מתח יציאה-(V) |
התנגדות סליל (Ω) |
צריכת חשמל של סליל (W) |
|
12V |
פחות או שווה ל-70% Us |
5%-40% לנו |
7.3Ω±10% |
20W±10% |
|
24V |
פחות או שווה ל-70% Us |
5%-40% לנו |
26.8Ω±10% |
22W±10% |
|
36V |
פחות או שווה ל-70% Us |
5%-40% לנו |
65Ω±10% |
20W±10% |
|
48V |
פחות או שווה ל-70% Us |
5%-40% לנו |
134Ω±10% |
20W±10% |
|
60V |
פחות או שווה ל-70% Us |
5%-40% לנו |
190Ω±10% |
20W±10% |
|
72V |
פחות או שווה ל-70% Us |
5%-40% לנו |
272Ω±10% |
20W±10% |
מבוא למוצר
מגע DC מסדרה זו נמצא בשימוש נרחב באלקטרומובילים, מלגזות חשמליות, כננות חשמליות, מכונות הנדסיות וכו'.

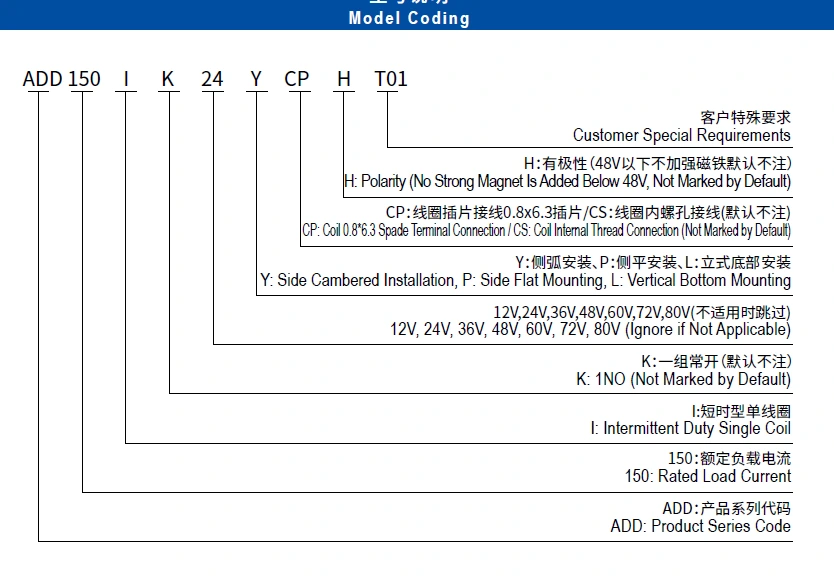

קידוד דגם

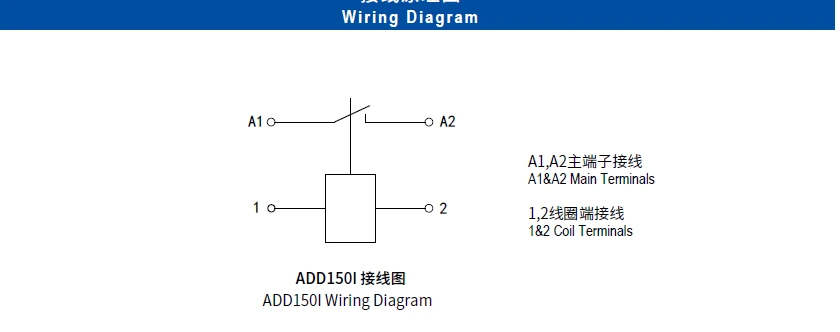

תרשים חיווט

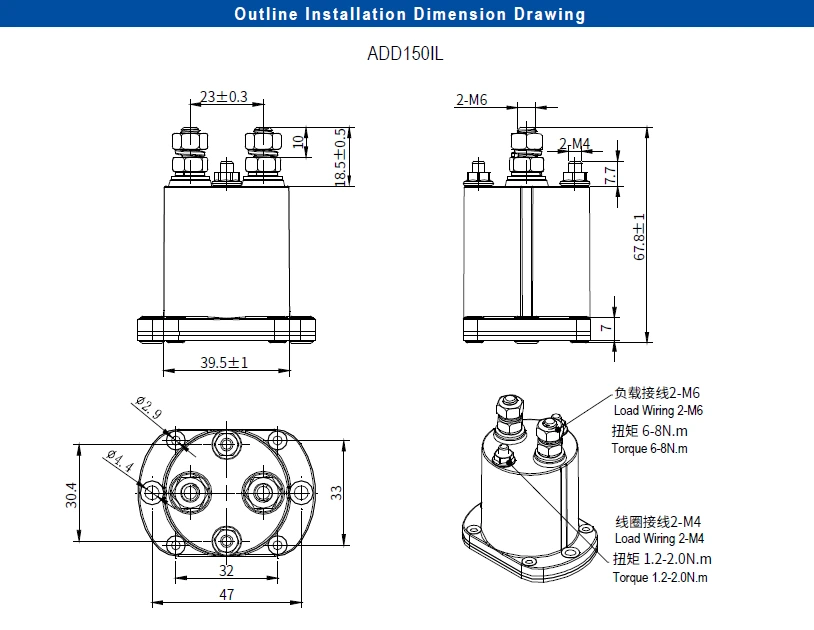

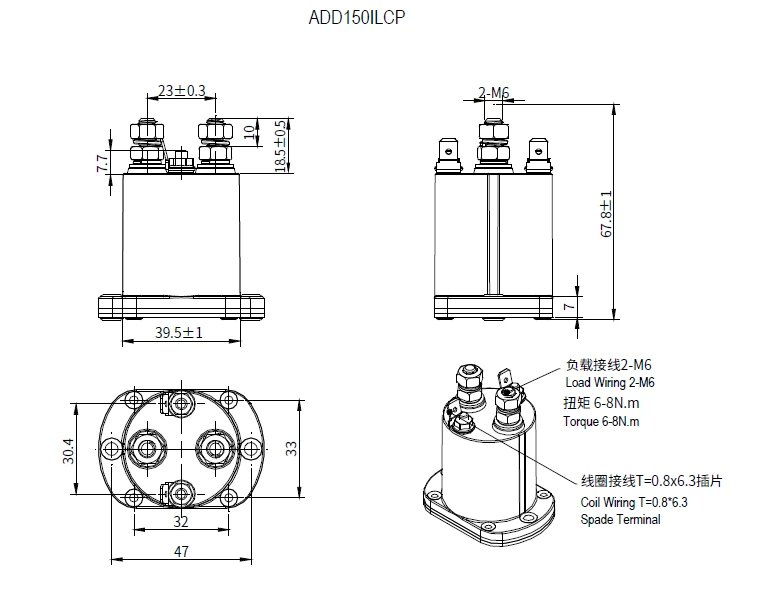

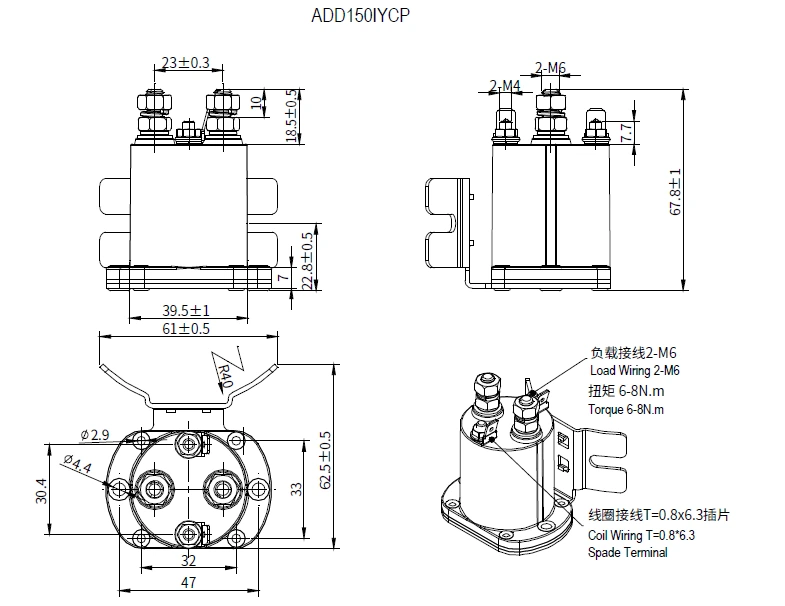

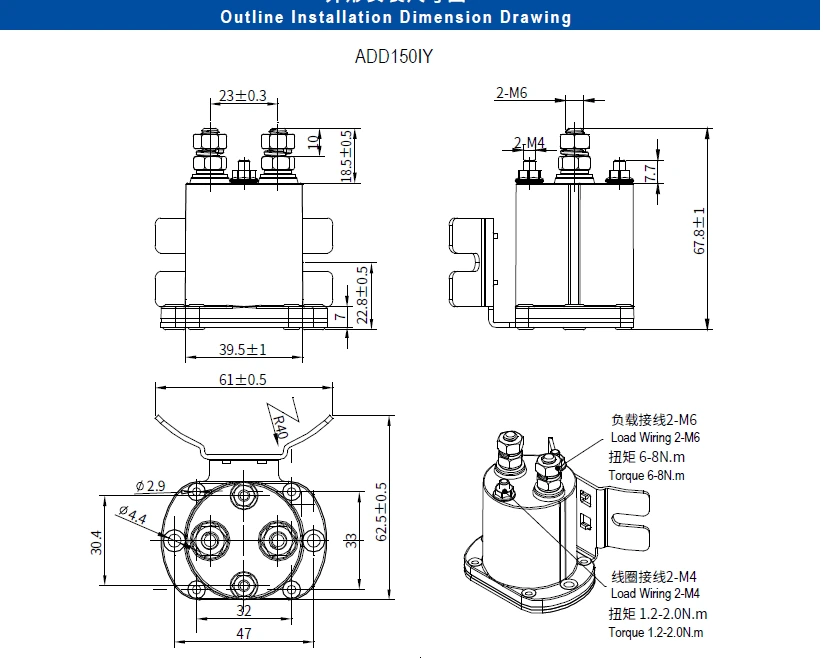

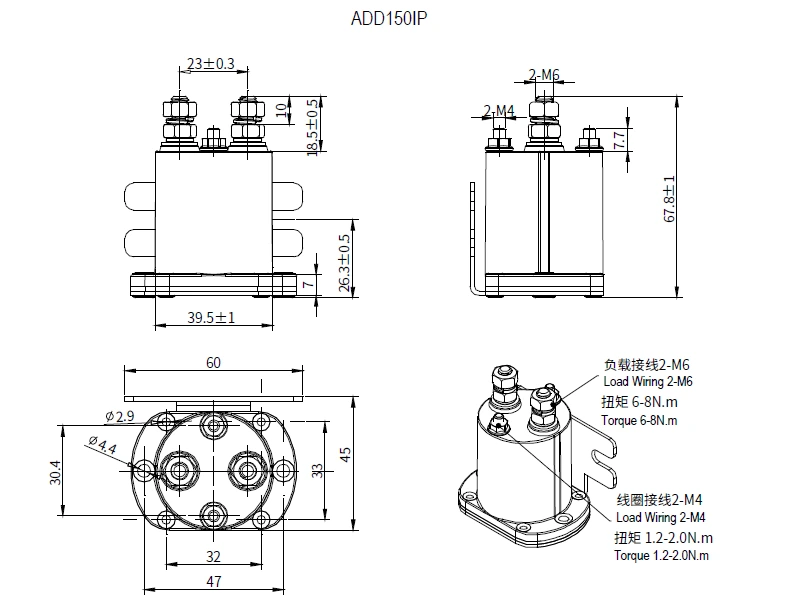

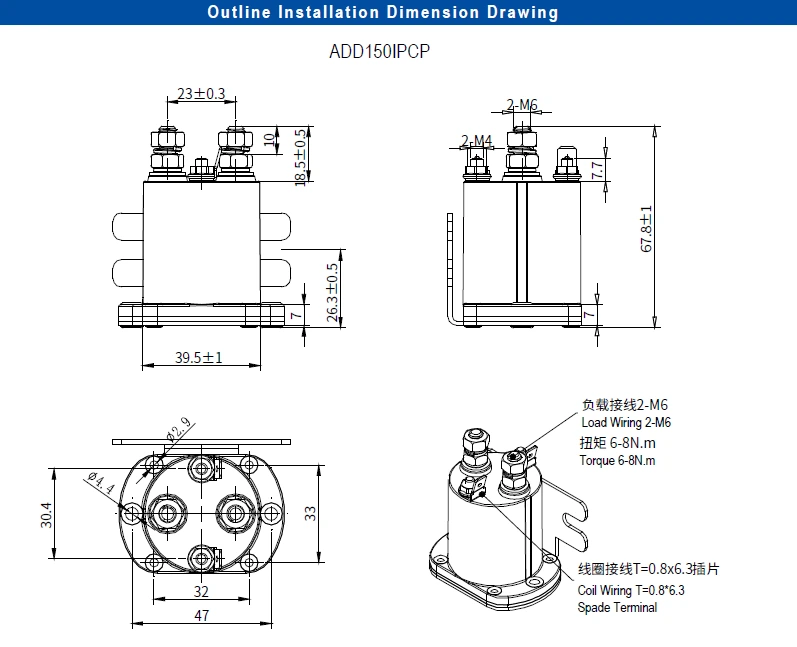

שרטוט מימד של התקנה מתאר
הערה: נתונים אלה מיועדים רק להתייחסות לבחירת הלקוח, AOKAI ניסתה כמיטב יכולתם להבטיח את דיוק המידע. מפרטי המוצר ופרמטרים עשויים להשתנות עקב שיפור המוצר וכו', הם עשויים להיות לא עקביים בגלל אי עדכון בזמן. לפרמטרים ולביצועים הספציפיים של כל מוצר, אנא עיין בדוגמאות שסופקו על ידי AOKAI ובמפרט החתום והמבוקר המקביל.
הערה: נתונים אלה מיועדים רק להתייחסות לבחירת הלקוח, AOKAI ניסתה כמיטב יכולתם להבטיח את דיוק המידע. מפרטי המוצר ופרמטרים עשויים להשתנות עקב שיפור המוצר וכו', הם עשויים להיות לא עקביים בגלל אי עדכון בזמן. לפרמטרים ולביצועים הספציפיים של כל מוצר, אנא עיין בדוגמאות שסופקו על ידי AOKAI ובמפרט החתום והמבוקר המקביל.
