תיאור מוצר

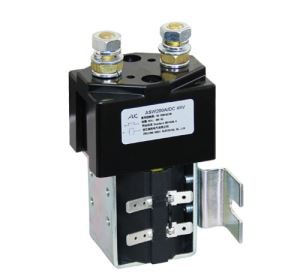

ASW400-2 T 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 400A 2NO + 2NC DPDT חלקי חילוף לרכב סוללה לרכב D C ממסר AOKAI איש קשר DC
ASW400-2T contactors תוכנן עבור עומס הנוכחי ישיר, במיוחד מנועים כמו בשימוש על כלי רכב חשמליים כגון משאיות תעשייתיות, טרקטורים התעופה, וכו '
יש להם פעמיים שבירת הקשר הראשי עם סגסוגת כסף טיפים ליצירת קשר, אשר לרתך עמיד, קשה ללבוש יש מוליכות מעולה.
מעגל המגע הראשי של ASW400-2T, המיועד להפיכת המנוע, הוא כזה שיש לו כשל מובנה, כך שאם שני סלילי הם energized בו זמנית את הסדר הקשר הוא מעגלים פתוחים.
התקנה: הרכבה באמצעות תושבת הרכבה המצורפת.
מגנטיות מגנטי: התאמת מגופים מגנטיים הופכים את הקוטביות רגישה ואת הסימנים החיוביים על המכסה העליון של המגע חייב להיות שנצפתה. סיומת 'B' מציינת את ההתאמה של פיצולים מגנטיים.
עזר עזר: מסומן על ידי "A", מעגל כפול בדרך כלל פתוח, בדרך כלל סגור עזר microswitch עזר יכול להיות מצויד, דירוגים כפי שמוצג להלן.
| מותג: AK / AOKAI שם: איש קשר DC דגם: ASW400-2 T / SW202 מתח נקוב: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V וכו 'זרם נקוב: 400A ממד: 51 * 114 * 160 מ"מ משקל: כ 2500 גרם |
|
מִפרָט
סליל נקוב מתח | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V וכו ' |
מעגל ראשי מדורג זרם (א) | 400 |
ראשי מעגל מגע מתח נפילה (טען: 100A) | ≤80mV |
תחת (20 ± 5) ℃, קירור משוך- in מתח | ≤ 70% |
תחת (20 ± 5) ℃, מתח הקירור נשירה | ≥5%, ≤40% |
טווח תנודות מקובל של מתח סליל | ± 20% |
זמן הסגירה (N / O מגעים לסגירה) | ≤30ms |
זמן הנשירה (N / O אנשי הקשר לפתיחה) | ≤20ms |
הזמן המקסימלי לנתק את הקשר | ≤ 5 מילימטרים |
בידוד התנגדות | ≥50MΩ |
חוזק דיאלקטרי | 50Hz / 60Hz 1000VAC / 1min |
עומס זרם | ≤ 7 כלומר, ≤1s |
צריכת חשמל סליל (W) | ≤24.0W |
חיי חשמל | 20,000 פעמים |
חיים מכניים | 300 אלף פעמים |
מצב עבודה | רָצִיף |
טופס יצירת קשר | 2 NO ו 2 NC |
חומר קשר | AgCdo / AgCuO |
טעינת העומס הנלווה (חלקים אופציונליים) | 2A / 48VDC, 5A / 24VDC |
תקן טכני | GB14048.4-2010 |
סביבת השימוש
גוֹבַה | ≤ 2 ק"מ | טמפרטורה אמבלנטית | -25 ~ + 55 ℃ |
הגנה בינלאומית | IP50 | סוג התקנה | III |
דרך להתקין | כל | רֶטֶט | 2.5 גרם (5 ~ 50) הרץ |
פְּגִיעָה | 50 גרם, 11 מילימטרים (גל סינוס למחצה) |
תרשים סכמטי
תרשים התקנה
