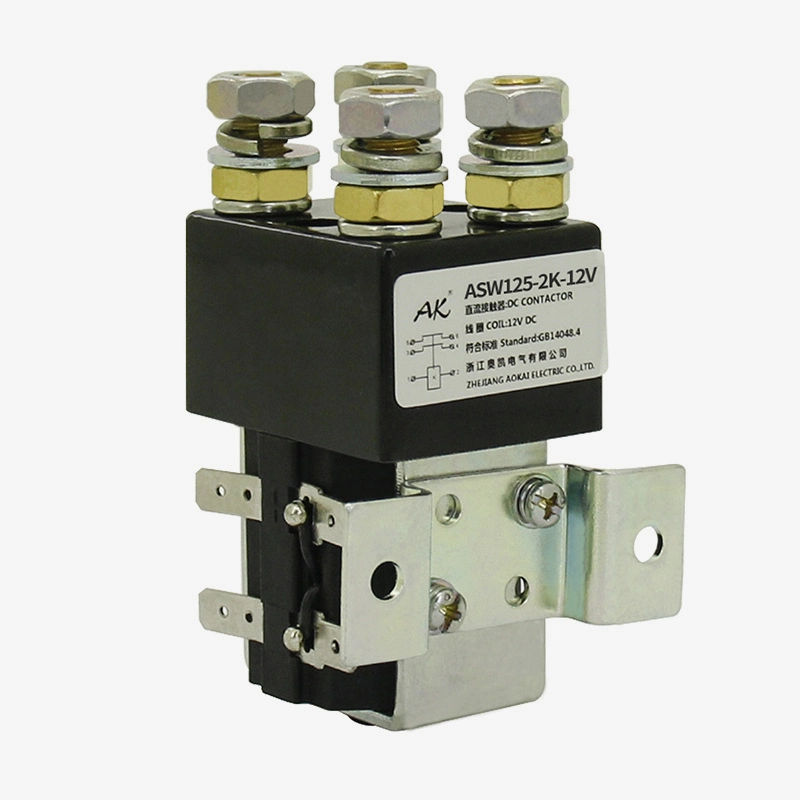

Zhejiang Aokai Electric Co., Ltd היא אחת היצרניות והספקיות המובילות של מגע 125a asw125s2k dpst 2no dc עבור כלי רכב חשמליים בסין. אם אתה מתכוון לקנות מגע מאושר CE 125a asw125s2k dpst 2no dc עבור רכבים חשמליים, מוזמן לקבל מידע נוסף מהמפעל שלנו. שירות טוב ומוצרים איכותיים זמינים.
תכונות
◪ עומס רציף של 125A.
◪ יש לו שני סטים של אנשי קשר פתוחים בדרך כלל.
◪ צריכת חשמל של סליל פחות או שווה ל-15W.
◪ התנגדות הבידוד היא עד 100MΩ (1,000VDC), מתח העמידות בין המגע לסליל הוא 1kV.
◪ רמת הגנה IP: IP40.
◪ תואם לדרישות IEC 60664-1, GB/T14048.1 ו-GB/T14048.4.
◪ תואם לדרישות RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ תעודת בטיחות: CE.
מפרטים
|
פרמטרי ביצועים (ב-23תוֹאַר) |
||
|
הסדר יצירת קשר |
2K (2NO) |
|
|
צור קשר עם התנגדות |
פחות או שווה ל-0.5mΩ |
|
|
צור קשר עם נפילת מתח |
פחות או שווה ל-80mV (ב-125A) |
|
|
זרם עומס יתר |
פחות או שווה ל-7le, ≯1s |
|
|
טווח טמפרטורה |
-25 מעלות ~ 60 מעלות |
|
|
טען מסוף |
חוט חיצוני M8 |
|
|
לַחוּת |
20%~90%RH |
|
|
מימד חיצוני |
48mmx42mmx89mm |
|
|
חובת הפעלה |
רָצִיף |
|
|
עמידות חשמלית עם עומס (התנגדות) |
גדול או שווה ל-6,000 פעמים |
|
|
מומנט חיווט עומס |
4-5N.m |
|
|
Pickupמֶתַח |
פחות או שווה ל-70% Us |
|
|
יְרִידָהout מתח |
גדול או שווה ל-10% Us |
|
|
תקופת יציאה ליצירת קשר |
פחות או שווה ל-5ms |
|
|
משוך-בזמן |
פחות או שווה ל-30ms |
|
|
שחרור-זמן קצוב |
פחות או שווה ל-30ms |
|
|
חוזק דיאלקטרי |
בין אנשי קשר ראשיים |
50Hz/60Hz 1,000VAC/1 דקה |
|
בין מגעים ראשיים לסליל |
50Hz/60Hz 1,000VAC/1 דקה |
|
|
בִּדוּד |
מצב ראשוני |
100MΩ 1 דקות |
|
אחרי חיים חשמליים |
50MΩ 1 דקות |
|
|
הֶלֶם |
(60-100) פעמים/דקה, תאוצה פחות או שווה ל-4g |
|
|
רֶטֶט |
3.5 גרם, 10~200 הרץ, 1/2 גל סינוס (הפעלה) |
|
|
עמידות מכנית |
גדול או שווה ל-100,000 פעמים |
|
|
חיווט סליל |
0.8*6.3 מסוף ספייד |
|
|
ASW125S2Kפרמטרים של סליל |
||||
|
מתח סליל |
Pickupמֶתַח |
יְרִידָהout מתח |
HהזדקנותCדחוף |
צריכת חשמל של סליל |
|
12V |
פחות או שווה ל-70% Us |
גדול או שווה ל-10% Us |
פחות או שווה ל-1.00A |
7W-15W |
|
24V |
פחות או שווה ל-70% Us |
גדול או שווה ל-10% Us |
פחות או שווה ל-0.60A |
|
|
36V |
פחות או שווה ל-70% Us |
גדול או שווה ל-10% Us |
פחות או שווה ל-0.50A |
|
|
48V |
פחות או שווה ל-70% Us |
גדול או שווה ל-10% Us |
פחות או שווה ל-0.30A |
|
|
60V |
פחות או שווה ל-70% Us |
גדול או שווה ל-10% Us |
פחות או שווה ל-0.25A |
|
|
72V |
פחות או שווה ל-70% Us |
גדול או שווה ל-10% Us |
פחות או שווה ל-0.20A |
|
מבוא מוצר
מגע DC מסדרה זו משמש במערכות בקרה חשמליות, כגון ציוד אספקת חשמל לתקשורת, ממירי תדרים, מכונות הנדסיות, אלקטרומובילים, מלגזות חשמליות, מכוניות, רכבות, ספינות, אל-פסק וכו'.

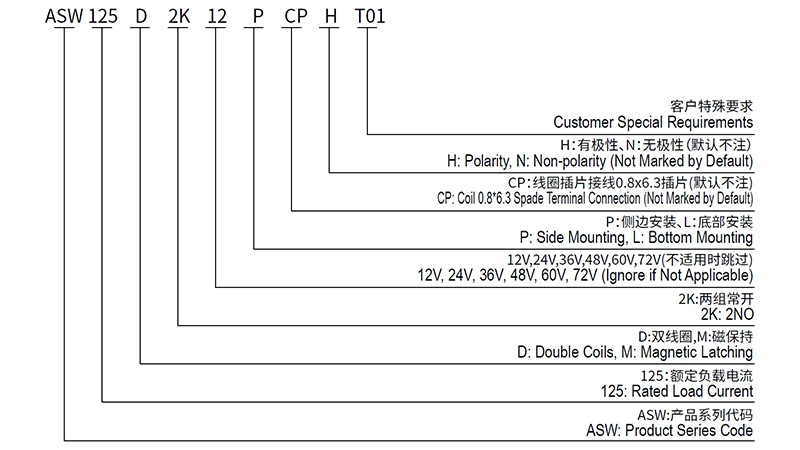

קידוד דגם

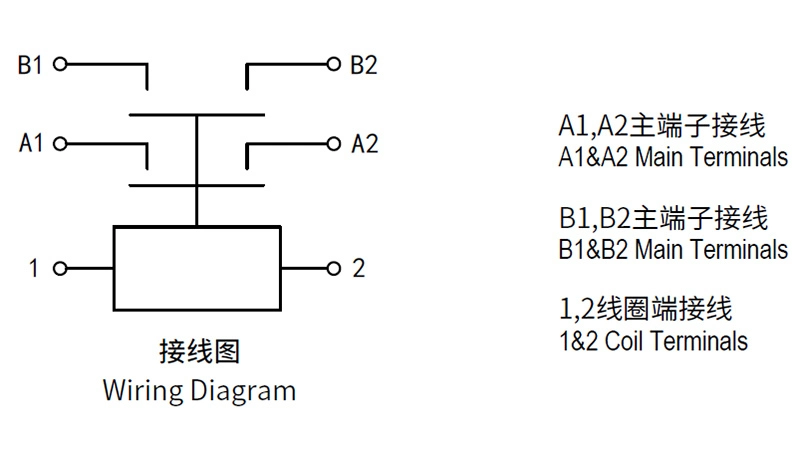

תרשים חיווט

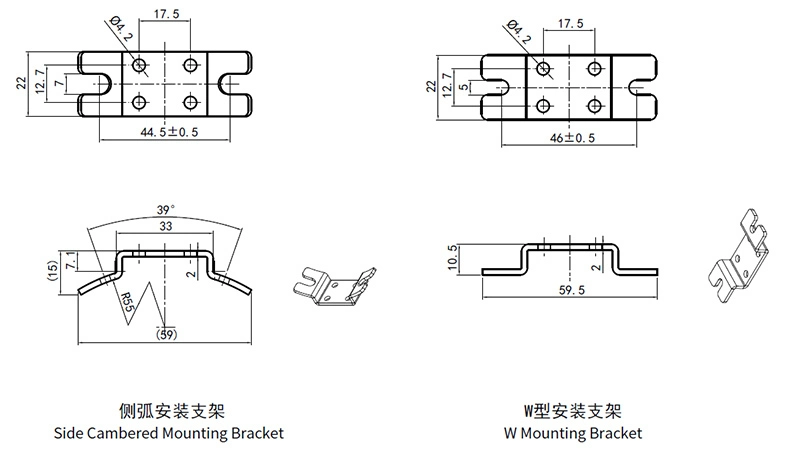

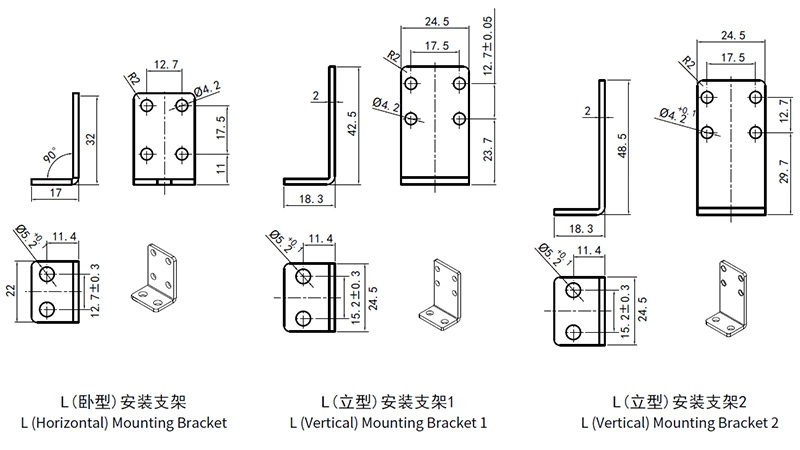

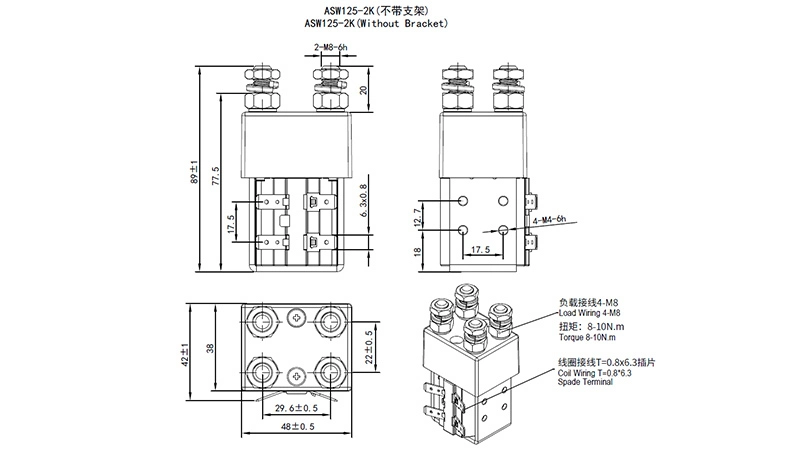

שרטוט מימד של התקנה מתאר
הערה: נתונים אלה מיועדים רק להתייחסות לבחירת הלקוח, AOKAI ניסתה כמיטב יכולתם להבטיח את דיוק המידע. מפרטי המוצר ופרמטרים עשויים להשתנות עקב שיפור המוצר וכו', הם עשויים להיות לא עקביים בגלל אי עדכון בזמן. לפרמטרים והביצועים הספציפיים של כל מוצר, אנא עיין בדוגמאות שסופקו על ידי AOKAI ו
המפרט החתום והמבוקר המקביל.
