תיאור מוצר

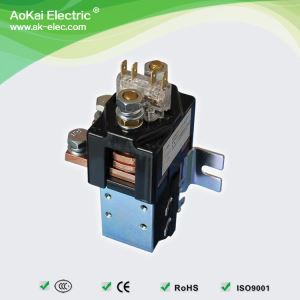

ASW500 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 500A אוטובוס בר חיבור עם סוגר בתחתית SW500 סולנואיד AOKAI DC Contactor
ASW500 משמש 500 אמפר. טופס יצירת הקשר הוא 1NO. כוח לנקב הוא 50Hz 1000V AC בדקה אחת. המתח המדורג של מעגל המגע הוא 60VDC. ASW500 הוא בעיקר לשימוש עם עומסים הנוכחי ישיר אבל ניתן להשתמש עם זרמים לסירוגין. ASW500 תכונות כפול שבירת הקשר הראשי עם טיפים סגסוגת כסף. ציפוי כסף על אנשי הקשר העיקריים הוא תקן עבור ASW500. עם זאת, אופציונלי זה יכול להיות מחוץ למפרט. תוספות אופציונליות כוללות מתגי עזר, סוגריים, גימור סליל ותפס מגנטי המאפשרים למגע להישאר סגורים תוך צריכת חשמל ללא סליל. מגע עזר מיקרו-מתג עם מסופי עכבר 2.0 מ"מ לחיבורים הוא אופציונלי.
ASW500 מיועד לשימוש ביישומי טלקומוניקציה והפצה של חשמל, כאשר עומס רצוף עובר.
| מותג: AK / AOKAI שם: איש קשר DC דגם: ASW500 / SW500 מתח מדורג: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V וכו ' זרם נקוב: 500Aממד: 122 * 81.5 * 130 ( מ"מ ) משקל: כ -145 גרם |
|
מִפרָט
סליל נקוב מתח | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V וכו ' |
מעגל ראשי מדורג זרם (א) | 500 א |
ראשי מעגל מגע מתח נפילה (טען: 100A) | ≤80mV |
תחת (20 ± 5) ℃, קירור משוך- in מתח | ≤ 70% |
תחת (20 ± 5) ℃, מתח הקירור נשירה | ≥5%, ≤40% |
טווח תנודות מקובל של מתח סליל | ± 20% |
זמן הסגירה (N / O מגעים לסגירה) | ≤30ms |
זמן הנשירה (N / O אנשי הקשר לפתיחה) | ≤20ms |
הזמן המקסימלי לנתק את הקשר | ≤ 5 מילימטרים |
בידוד התנגדות | ≥50MΩ |
חוזק דיאלקטרי | 50Hz / 60Hz 1000VAC / 1min |
עומס זרם | ≤ 7 כלומר, ≤1s |
צריכת חשמל סליל (W) | ≤15.0W |
חיי חשמל | 20,000 פעמים |
חיים מכניים | 300 אלפי פעמים |
מצב עבודה | רָצִיף |
טופס יצירת קשר | 1 לא |
חומר קשר | AgCdo / AgCuO |
טעינת העומס הנלווה (חלקים אופציונליים) | 2A / 48VDC, 5A / 24VDC |
תקן טכני | GB14048.4-2010 |
סביבת השימוש
גוֹבַה | ≤ 2 ק"מ | טמפרטורת סביבה | -25 ~ + 55 ℃ |
כיתה הגנה בינלאומית | IP50 | סוג התקנה | III |
דרך להתקין | כל | רֶטֶט | 2.5 גרם (5 ~ 50) הרץ |
פְּגִיעָה | 50 גרם, 11 מילימטרים (גל סינוס וחצי) | ||
תרשים סכמטי
תרשים התקנה
